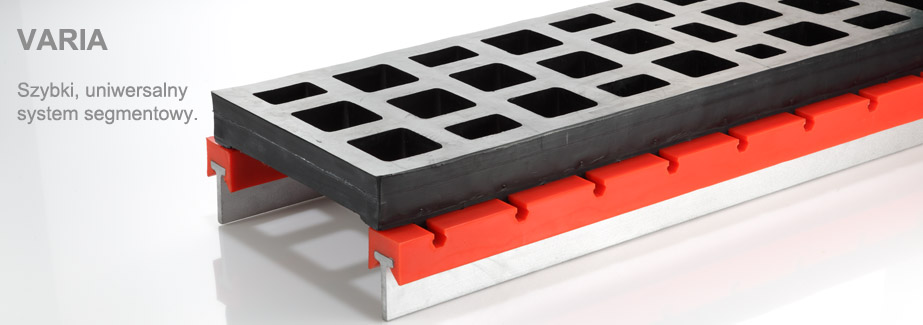

varia4

System szybkiego montażu sit segmentowych, zapewniający wytrzymałe połączenia oraz równy i szczelny pokład.


W porównaniu do sit płaskich lub napinanych, czas wymiany sit segmentowych, sit do przesiewaczy VARIA jest krótszy aż o 50%! Dzięki temu znacznie obniżają się koszty i podnosi efektywność pracy.



System VARIA to zatrzaskowy system mocowania sit segmentowych, szybki i przyjazny dla użytkowników, a jednocześnie zapewniający prosty, szczelny i wytrzymały pokład. Nawet w przypadku niedoskonałego wykonania rzeszota przesiewacza. W zależności od potrzeb, sita segmentowe wchodzące w skład tego systemu mogą być wykonane z poliuretanu KÜPRENE lub GK-SOFT, gumy GIGANT lub CLEAN, a nawet z drutu. Dzięki uniwersalności systemu montażu VARIA, na jednym pokładzie można użyć sit wykonanych z różnych materiałów.

Sita mocowane są do konstrukcji przesiewacza za pomocą listew adaptacyjnych, a więc w każdej chwili można je łatwo wymienić lub zmienić ich miejsce. System VARIA przewidziany jest nie tylko do montażu fabrycznego, ale również do montażu na każdym będącym już w użyciu przesiewaczu. Dzięki listwom adaptacyjnym można go zamontować bez konieczności przebudowy maszyny, lub użycia odatkowych elementów mocujących. Zaletą stosowania listew adaptacyjnych jest rówinież to, że chronią one konstrukcję "rusztu" przesiewacza przed wytarciem.

System VARIA nie wymaga specjalnej obsługi i jest bardzo ekonomiczny. O wiele krótszy czas wymiany i montażu sit segmentowych VARIA w porównaniu do sit standardowych powoduje, że okresy postoju są o wiele krótsze. Natomiast materiały, z których wykonane są sita, zapewniają im dużą trwałość. Ogromne znaczenie ma również to, że sita są wulkanizowane lub odlewane w formach, oczka mają zawsze kształt stożkowy i dzięki temu zminimalizowany jest efekt ich zatykania.





Standardowe wymiary sit segmentowych VARIA

strzalka 300 x 1000 mm

strzalka 150 x 1000 mm

Na życzenie Klienta możliwe inne wielkości sit, w zależności od typu przesiewacza.




Cechy i zalety



strzalka Bardzo przyjazny w montażu.



strzalka Wytrzymała konstrukcja.



strzalka Listwy adaptacyjne chronią

      konstrukcję przesiewacza.



strzalka  Sita z najwyższej jakości gumy

       lub poliuretanu, o bardzo dużej

       odporności na ścieranie.

strzalka Oczka sit o stożkowym przekroju,

      dzięki czemu zminimalizowane

       jest zjawisko ich zatykania.



strzalka Możliwość zastosowania
      sit z różnych materiałów na
      jednym pokładzie.



strzalka Montaż na wszystkich

      przesiewaczach używanych lub

      fabrycznie nowych.

Folder do pobrania pdf download_resize








Technologia

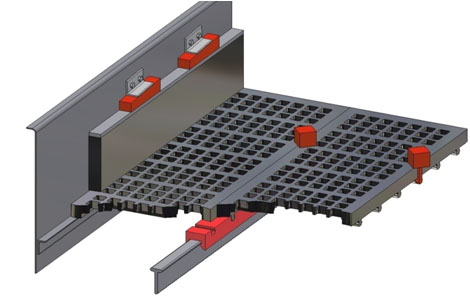

varia 1

Konstrukcja nośna ze stalowych teowników z listwami adaptacyjnymi z poliuretanu.

Sita można w bardzo łatwo nabić i wymienić.

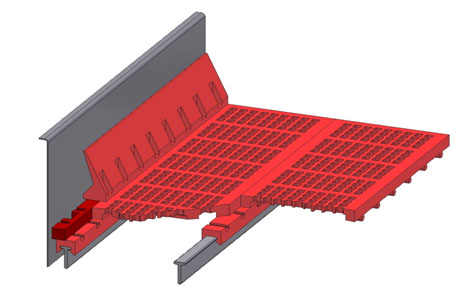

varia 2




Materiały



strzalka poliuretan KÜPRENE

strzalka poliuretan GK-SOFT

strzalka guma GIGANT

strzalka guma CLEAN

strzalka drut


varia listwy



Dzięki zastosowaniu listew adaptacyjnych, sit segmentowych VARIA używać można na wszystkich możliwych typach wsporników stalowych i we wszystkich rodzajach przesiewaczy, nawet z istniejącymi już innymi rozwiązaniami technologicznymi i montażowymi.

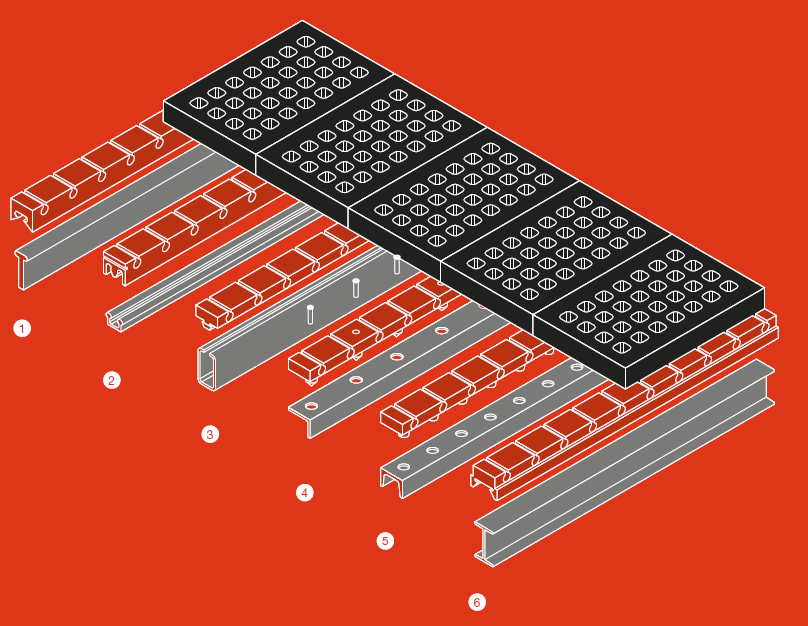

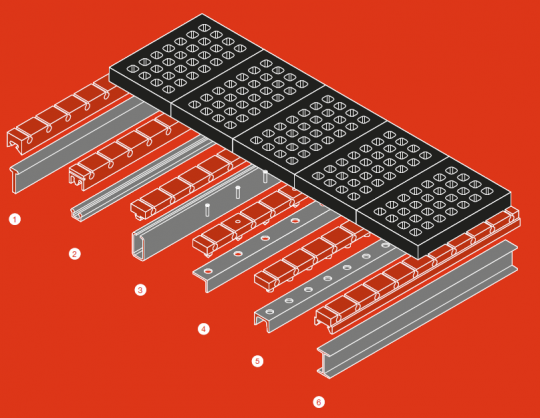

VARIA - różne możliwości zastosowania listew adaptacyjnych:



 1. Wspornik stalowy VARIA z listwą adaptacyjną VARIA typ I.



 2. Listwa adaptacyjna VARIA typ II dla profilu E.



 3. Listwa adaptacyjna VARIA typ III dla profilu C.



 4. Listwa adaptacyjna VARIA typ IV dla kątownika (zamiast

      tradycyjnego systemu kołkowego).



 5. Listwa adaptacyjna VARIA typ V dla profilu ceownika.



 6. Listwa adaptacyjna VARIA typ VI dla profilu dwuteownika.

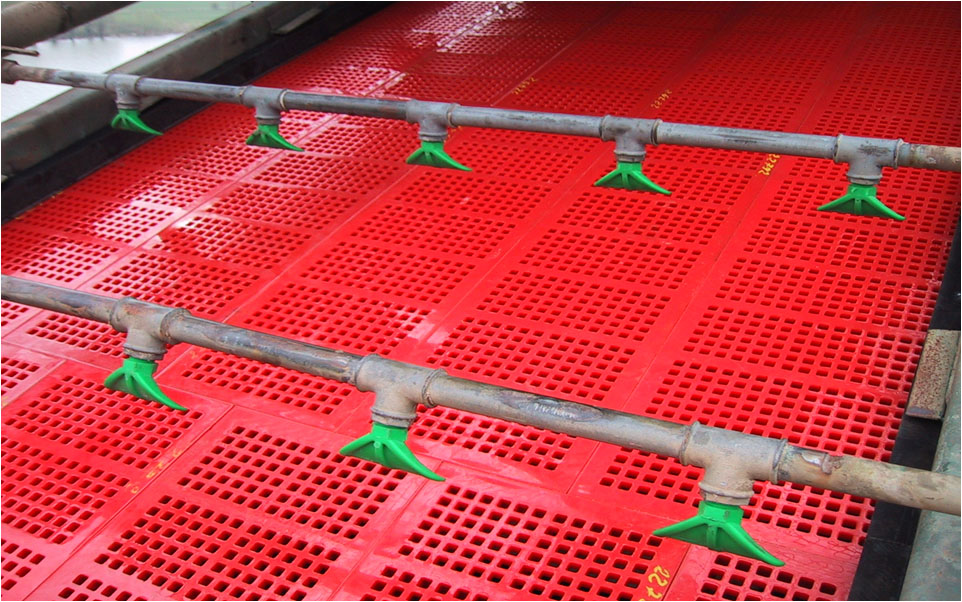

Przykłady zastosowania sit segmentowych VARIA



varia poklad1 varia poklad2
